VERIFICADO DE LOS DATOS INTRODUCIDOS MEDIANTE PLOTEO

Funcionales indice y posición:

Indices:

Con estas funciones indice se obtiene el nexo origen, destino y el tipo de elemento de la matriz  croquis, al recorrerla.

In[114]:=

Posición:

Con estas funciones posición se obtiene la coordenada (x,y,z) del nexo origen y destino atendiendo a la generación implementada por la matriz croquis. Y esto se dirige usando las funciones indice que explotan la información de la matriz croquis.

In[117]:=

Grafo y caracteristicas:

Cálculo de las dimensiones del grafo y eleción de color según elementos.

Aqui se define la función color para pintar las barras

In[123]:=

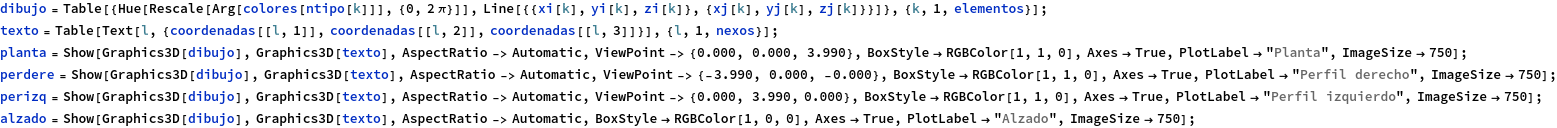

Obtencion de la tabla: grafos (dibujo), etiqueta del nexo (texto) y secciones.

Dibujo es el ploteo del grafo. Texto es la numeración de los distintos nudos. Secciones son las correspondencias entre las areas de los elementos y los colores empleados para generar el correspondiente grafo.

In[161]:=

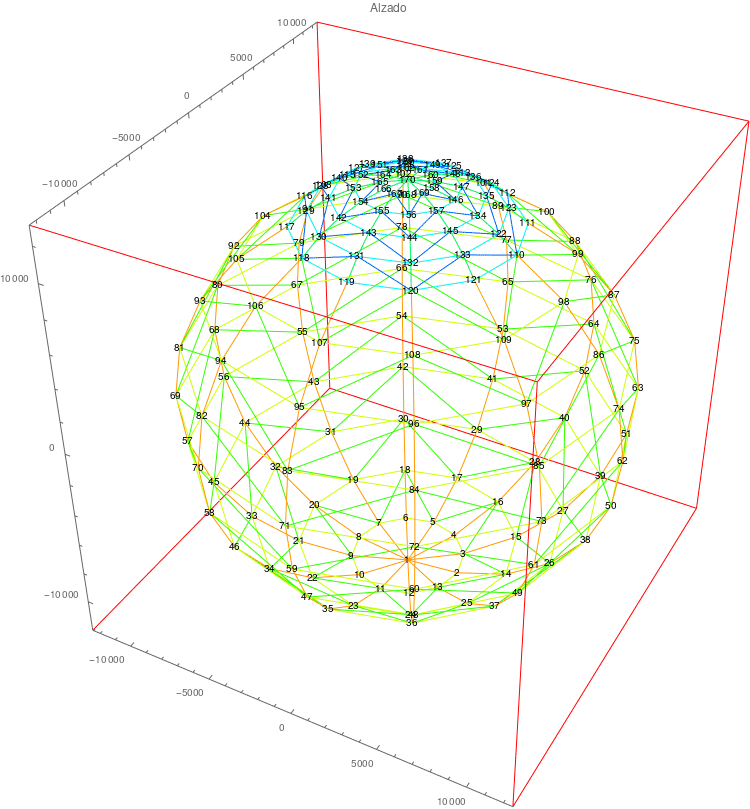

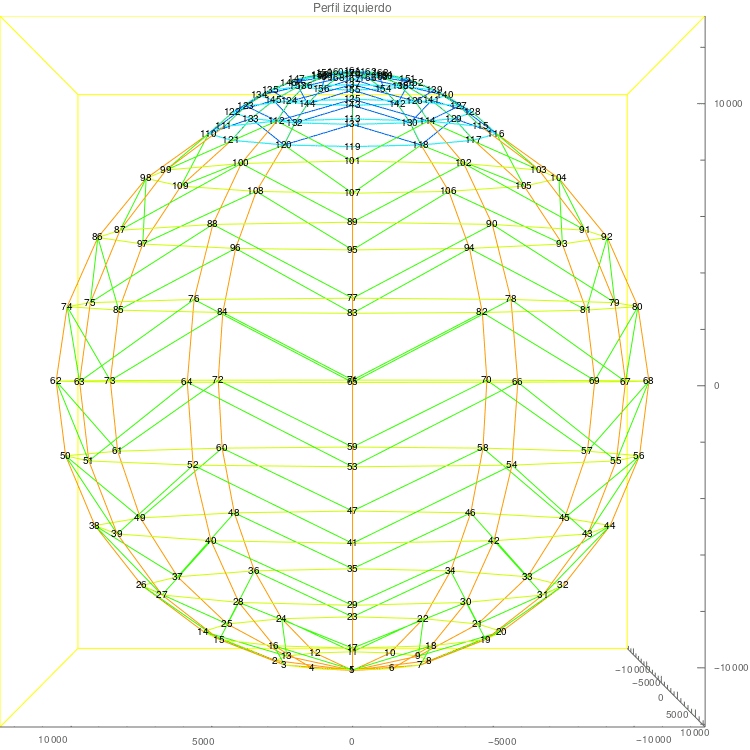

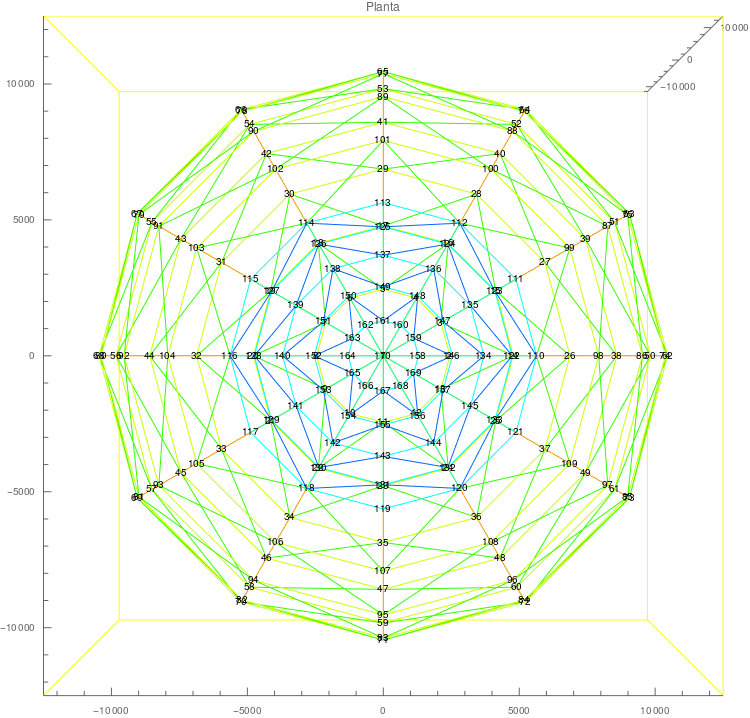

Grafo:

In[166]:=

Out[166]=

DATOS INCORRECTOS: VOLVER A ENTRADAS
DATOS CORRECTOS: PASO SIGUIENTE (RESOLVER SISTEMA).
